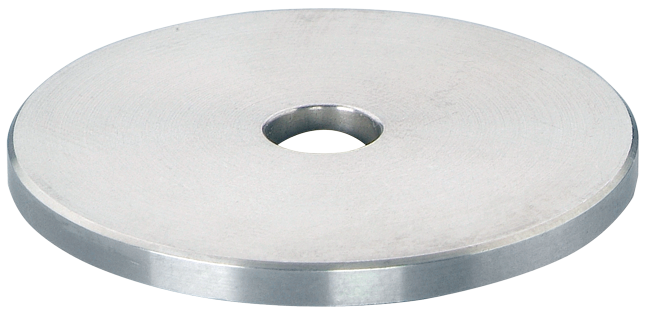

• В случае структурированных задних стенок фасадных панелей (например, из керамики) диск используется для создания опорной поверхности для измерения глубины установки h_S.
• Применительно к толщине диска 3 мм следует использовать измерительный калибр с установочной глубиной на 3 мм больше.

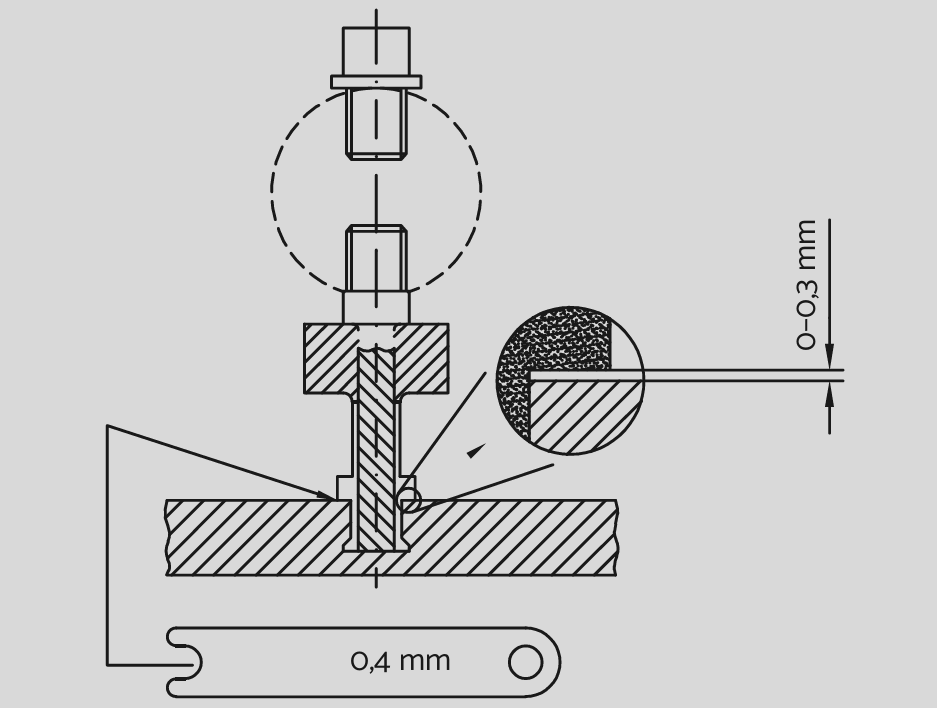

• Процедура измерения для проверки просверленного отверстия с подрезкой выполняется так, как это описано для измерительного калибра. Щуп располагается между диском и измерительным калибром.

Пример:

Если глубина установки в панели h_SP = 7 мм и используется диск толщиной 3 мм, то должен использоваться измерительный калибр с глубиной установки h_S = 10 мм.
