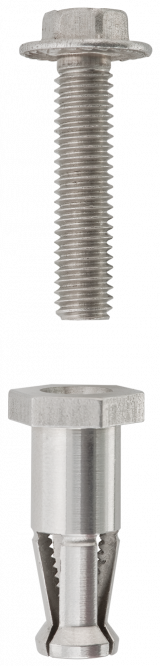

- Цанговый анкер состоит из анкерной гильзы и соответствующего шестигранного винта.
- Просверленное отверстие, анкерная гильза и длина винта должны быть отрегулированы в соответствии с требуемой глубиной установки и выбранного держателя панели. Только использование подходящих деталей делает установку быстрой, простой и безопасной.
- Анкерная гильза, сплющенная в нижней части, вставляется в просверленное отверстие вместе с предписанным держателем панели.
- Винт вставляется путём небольшого надавливания на держатель панели (для фиксации анкера). Блокирующее зубчатое зацепление винта врезается в держатель панели для фиксации винта.
- При контролируемом ввинчивании винта анкерная гильза расширяется до первоначального размера таким образом, что она полностью соприкасается с фасадной панелью в зоне подрезки просверленного отверстия. После монтажа анкер располагается в просверленном отверстии без разжимного усилия, т.е. крючок может быть повернут с определенным усилием.

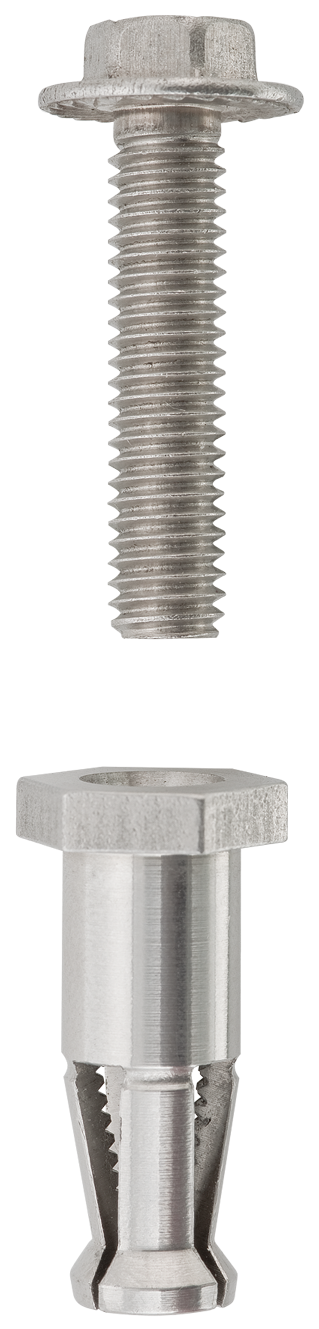

Цанговый анкер KH AA 9/12
Исполнение
- Анкерная гильза, включая болт со стопорными зубцами из нержавеющей стали A4.
Применение
- ВАРИАНТЫ ПРИМЕНЕНИЯ
Для скрытого заднего крепления фасадных панелей из мягкого камня.
- ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
Данные / Факты
| Толщина панели | 25 мм |
| Глубина установки анкера (hs) | 20 мм |
| Толщина соединяемых деталей | 0-6 мм |
| Диаметр просверленного отверстия (D1) | 9 мм |
| Диаметр HS2 (D2) | 12 мм |
