KEIL Befestigungstechnik GmbH Nordfox

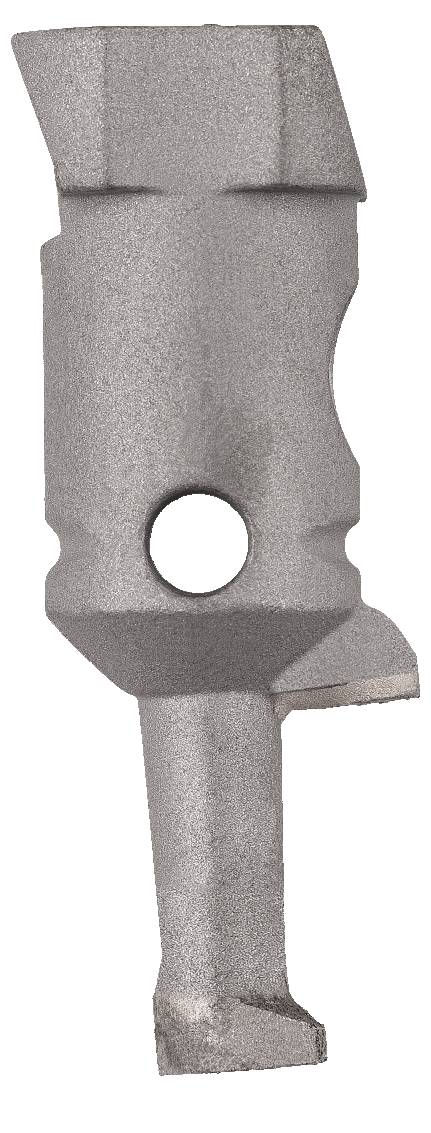

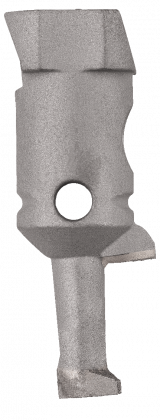

Фасадное сверло с алмазным наконечником с зенкером

Исполнение

  • Фасадное сверло с алмазным наконечником с зенкером (цельный алмаз)

Варианты применения

  • С алмазным наконечником
  • Мокрое сверление
  • Для всех „твёрдых“ материалов, например,

    • Керамика
    • Керамогранит
    • Природный камень
    • Стекло
    • Искусственный камень
  • Охлаждение производится централизованно через
  • Фасадное сверло.

Инструкция по применению

  • Применение согласно разрешению и Руководству по монтажу анкеров KEIL.
  • Соответствующую строительно-правовую документацию можно найти в разделе Разрешения.
  • Измерительный калибр используется для регулировки глубины установки и контроля срока службы фасадных свёрл.
  • Для сверлильных головок KEIL / сверлильного станка для подрезки.
  • Рекомендуемое число оборотов > 7.000 об/мин.
  • Давление воды до > 4 бар.
  • Использование СОЖ 532 500 035 значительно увеличивает срок службы алмазных фасадных сверл и обеспечивает защиту от коррозии деталей, подвергающихся воздействию охлаждающей воды.

Данные / Факты

Глубина установки (hs) [мм] 10/15
Просверленное отверстие Ø [мм] 7
Подрезка Ø [мм] 9
Высокая подрезка [мм] 1,3
Зенкер Ø [мм] 15

Фасадное сверло с алмазным наконечником с зенкером

  • Крепление панелей для несущих конструкций, независимо от толщины панели и качества поверхности

    • Специально для сверления отверстий с подрезкой в фасадных панелях с неровной толщиной панели.
    • Чтобы компенсировать допуски по толщине панели, при сверлении и подрезке для этого производится цекование за одну операцию.
    • Исходным размером всегда является лицевая сторона панели.
    • Фасадное сверло KEIL для сверления и подрезки доступно в различных вариантах исполнения для цанговых анкеров KEIL. Фасадное сверло с алмазным или твёрдосплавным наконечником используется в зависимости от материала
      панели, подлежащего сверлению.
    • Оптимизированные малые диаметры при большой подрезке сводят к минимуму время сверления и максимально увеличивают срок службы инструмента.
    • Технология сверления KEIL гарантирует оптимально короткое время сверления, длительный срок службы инструмента и точную геометрию отверстия.
    • В сверлильную головку KEIL вставляется фасадное сверло KEIL.

    • Технически зрелые и одобренные органами строительного надзора

    csm_2019_04_16_15_44_33_window_01_f9ef86784a-300x50[1].pngКрепления с подрезкой для навесных вентилируемых фасадов отражают уровень технического развития. Немецкий институт строительной техники (DIBt) разработал для этого концепцию получения разрешений. Текущий обзор соответствующей строительно-правовой документации можно найти в разделе Разрешения.

  • Генеральные разрешения органов строительного надзора
    В рамках применения государственных строительных норм и правил, для которых не существует общепризнанных технологических норм, в частности норм DIN, или которые существенно отличаются от них, выдаются генеральные разрешения органов строительного надзора на строительные изделия и типы конструкций. Они являются надёжным доказательством пригодности строительных изделий или применимости типов конструкций с учётом инженерно-строительных требований к зданиям.

    Европейское техническое одобрение
    Европейские технические одобрения (ETA) выдаются на строительную продукцию в области применения директивы ЕС о строительных материалах. Оно позволяет оценить характеристики строительного продукта.

    • Видеоматериал - Технология подрезки от KEIL

    Необходимые принадлежности для монтажа продукции

    Измерительный калибр
